La estación de Groningen, ubicada en el norte de la provincia del mismo nombre, es una de las importantes terminales de los Ferrocarriles de Países Bajos. Para esta estación existe un proyecto (que ya se está ejecutando) de modernización de la parrilla de vías y plataformas en virtud del incremento de pasajeros transportados | Foto Todotren (jeg) | Sitio sin fines de lucro.

lunes, 7 de agosto de 2023

Visita a la Estación de Groningen - Parte II

 Las Fotos del 19 de abril de 2023

⏫Las obras continúan y los trenes siguen entrando y saliendo. Foto Todotren Blog.⏬
Ídem foto anterior. Foto Todotren Blog.
⏫La cabina y un tren a punto de partir. Foto Todotren Blog.⏬
Ídem foto anterior. Foto Todotren Blog.
Ídem foto anterior. Foto Todotren Blog.
Ídem foto anterior. Foto Todotren Blog.
⏫Uno de los pozos. Foto Todotren Blog.⏬
Ídem foto anterior. Foto Todotren Blog.
⏫Distintas tomas de la cabina de señales. Foto Todotren Blog.⏬
Ídem foto anterior. Foto Todotren Blog.
Ídem foto anterior. Foto Todotren Blog.
⏫Trabajos en el pozo. Foto Todotren Blog.⏬
Ídem foto anterior. Foto Todotren Blog.
Ídem foto anterior. Foto Todotren Blog.
Ídem foto anterior. Foto Todotren Blog.
Otra vista de la cabina de señales. Foto Todotren Blog.

Continuará

domingo, 6 de agosto de 2023

Visita a la Estación de Groningen - Parte I

El 19 de abril de 2023 estuve en la estación de Groningen pudiendo observar en el estado que estaban las obras, aún falta bastante tiempo para la finalización de las mismas. Por el momento Groningen sigue recibiendo y despachando trenes, pero en el sitio oficial de ProRail se informa, por ejemplo, que no habrá trenes hacia y desde Groningen durante siete semanas en 2025. Ello es necesario para construir las plataformas y vías definitivas. Quienes quieran saber algo más; al pie de esta entrada encontrarán el link hacia ProRail donde podrán leer todas las noticias sobre las obras de esta estación.

Las Fotos del 19 de abril de 2023

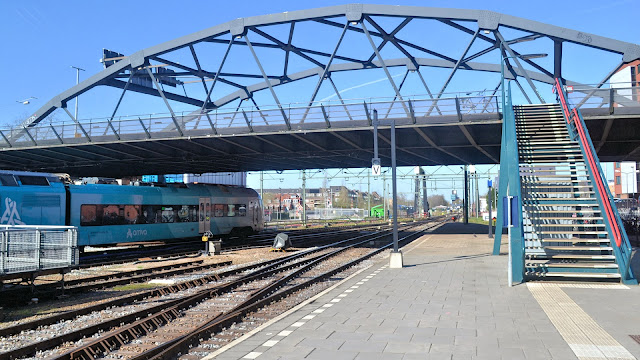

Vista de las vías hacia Leeuwarden. Foto Todotren Blog.
Ídem foto anterior. Foto Todotren Blog
Vías hacia Leeuwarden que quedarán conectadas con las otras que llegan desde Winschoten y Veendam. Cuando ello suceda no será necesario transbordar a otro tren para continuar más al norte de Groningen. Foto Todotren Blog.
El edificio de la estación Groningen. Foto Todotren Blog.
Un par de vías conectadas hacia Leeuwarden. Foto Todotren Blog.
Otra vista del edificio de la estación. Foto Todotren Blog.
Aquí se depositaban las formaciones cuando no estaban en servicio para su alistamiento y mantenimiento. Foto Todotren Blog.
Ídem foto anterior. Foto Todotren Blog.
Ídem foto anterior, además el edificio de la estación y la cabina de enclavamientos. Foto Todotren Blog.
⏫Espacio donde se estacionaban las formaciones cuando no estaban en servicio. Foto Todotren Blog.⏬
Ídem foto anterior. Foto Todotren Blog.
El edificio de la estación y la cabina de enclavamientos. Foto Todotren Blog.
Vista parcial de un sector de las instalaciones. Foto Todotren Blog.
Cabina, vías y ex espacio de estacionamiento para los trenes. Foto Todotren Blog.
Vista parcial de las instalaciones. Foto Todotren Blog.
Trenes con destino a Leeuwarden. Foto Todotren Blog.

Continuará

lunes, 17 de abril de 2023

Segunda Fase, Paso Peatonal y las Vías

 29 de marzo de 2023

Comienzo de la siguiente fase de excavación del pozo en construcción.


¡Ha comenzado la siguiente fase del proyecto Groningen Spoorzone! A saber, la excavación de la fase 2. La fase 2 es el pozo de construcción entre las vías y el edificio de la estación. Desde la plataforma, pronto podrá ver un agujero cada vez más profundo que aparece en el sitio del pozo de construcción.
El pasaje subterráneo para peatones, el túnel para bicicletas y el cobertizo para bicicletas pronto se construirán en el sitio donde se está realizando la excavación. Para que esto sea posible, se ha realizado un foso de construcción. Es posible excavar dentro de esta ataguía. El pozo de construcción finalmente estará 10.125 metros por debajo del nivel normal de Ámsterdam (NAP). La excavación se realiza en varios pasos:
1. La tina se excava en seco de 1,25 a 3,0 metros por debajo de NAP. Las excavadoras excavan el suelo, después de lo cual el suelo se retira del pozo de construcción con camiones de volteo a través del puente auxiliar.
2. La bañera se llena de agua para crear una contrapresión en las paredes. Esto es necesario porque, de lo contrario, el suelo fuera del pozo presionaría demasiado las paredes y el pozo de construcción colapsaría.
3. Estamos preparando la excavación húmeda por medio de pontones (plataformas flotantes). En él se colocarán excavadoras que excavarán el suelo bajo el agua hasta 7,5 metros por debajo del NAP. Esta tierra también se retirará con volquetas que pasen por encima de los pantalanes.
4. Desde 7,5 metros por debajo de NAP, el suelo se aspira mediante bombas en la pluma de las excavadoras. Estas bombas cuelgan justo por encima del fondo de la bañera y succionan la tierra. La mezcla de suelo y agua se bombea a través de tuberías debajo de las vías hasta el depósito de suelo en el sitio de construcción, donde el agua se hundirá desde el suelo. Hacemos esto hasta alcanzar la profundidad de 10.125 metros debajo de NAP.
Se espera que tarde unas 8 semanas en alcanzar la profundidad deseada. El trabajo no causará ninguna molestia adicional en términos de ruido, vibraciones o polvo.
Paso Peatonal
Para llegar a las nuevas vías y andenes, un paso peatonal pasará por debajo de las vías. Esto permite a los viajeros llegar a los andenes de forma segura y rápida, pero también conectamos el centro de la ciudad con el Rivierenbuurt y viceversa. A través de este paso peatonal, el edificio monumental de la estación vuelve a convertirse en la entrada principal hacia y desde la estación.
Impresión de cómo podría verse el paso de peatones
Transferencias más seguras y rápidas
La entrada al paso peatonal se encuentra justo detrás del vestíbulo del edificio monumental de la estación. No haremos ningún cambio en el edificio de la estación. Todos los trenes pronto se detendrán en medio del pasaje, por lo que los usuarios de transferencia tendrán que caminar menos hacia y desde su autobús o tren de conexión. Al igual que en otras estaciones, los viajeros deberán cruzar una puerta para registrarse. Estas barreras se colocarán en los accesos a los andenes, para que los peatones siempre puedan caminar desde la estación hacia los distritos del sur sin registrarse. El pasaje es accesible por escaleras y un ascensor.
Del centro de la ciudad al Rivierenbuurt
El pasaje también tendrá entrada y salida por el otro lado de la estación, por el lado de Rivierenbuurt. Como resultado, el pasaje también se convierte en una conexión entre el centro de la ciudad y los distritos del sur de la ciudad. Esta conexión debe convertirse en una ruta atractiva y accesible las 24 horas del día. El túnel se puede cerrar en caso de calamidades graves.
Las Vías
Una descripción general de cómo se verán las vías en la nueva situación. Las tres vías al costado del edificio de la estación son para operadores regionales. Las cuatro vías traseras de los trenes NS.
Más pistas y plataformas
La estación de Groningen es actualmente una terminal. Esto significa que un viaje en tren siempre comienza o termina en la estación principal o que los viajeros siempre tienen que cambiar de tren. Pero después de la conversión de la estación, los trenes regionales seguirán funcionando. Por ejemplo, los viajeros de Veendam pueden permanecer sentados hasta Delfzijl o abordar en la estación de Roodeschool y volver a bajarse en la estación de Nieuweschans.
Nuevo diseño de pista
En la nueva situación, la estación principal tiene cuatro plazas de plataforma con siete vías donde llegan y salen los trenes.
Las tres primeras vías son para trenes regionales a Leeuwarden, Roodeschool y Eemshaven, Delfzijl, Winschoten/Bad Nieuweschans y Veendam. Estas son las vías al costado del edificio de la estación. Los trenes NS en dirección a Zwolle están en las cuatro vías del sur. Durante las horas pico, circulan cuatro trenes por hora entre Groningen y Assen.
Los viajeros pronto podrán llegar a las plataformas de tres maneras. El túnel peatonal bajo la vía férrea permite el acceso al andén mediante ascensor, escalera o escalera mecánica. De esta manera, hacemos que las plataformas sean accesibles para todos de manera segura.

Fuente: ProRail (NS)

lunes, 1 de agosto de 2022

Construcciones Subterráneas II

28 de marzo de 2022

La estación de Groningen, en el lado sur, el pozo ya tiene concreto submarino.

Un total de 3200 metros cúbicos de hormigón pasaron por las bombas de hormigón de la estación de Groningen el pasado jueves 24 y viernes 25 de marzo de 2022. Allí, se vertió el hormigón bajo el agua en la segunda parte de la ataguía en 35 horas. Una vez que se haya bombeado el agua, el concreto formará el piso de la ataguía.

Abastecimiento y vertido diurno y nocturno

El vertido de un suelo con hormigón bajo el agua debe hacerse de una sola vez. Así, día y noche, se vertió agua en la parte trasera de la estación. Alrededor de diez camiones de hormigón por hora venían desde Betoncentrale Groningen al sitio de construcción para el suministro de hormigón. Debido al trabajo en Julianaplein, se utilizó una ruta de construcción diferente a la habitual.
Paula Bongertman, directora de Medio Ambiente: “No se permitió que se interrumpiera el vertido de hormigón bajo el agua. Vimos este riesgo de antemano con la ruta de desvío establecida para Julianaplein. En consulta con el municipio de Groningen y Groningen Ookbaar, comenzamos a buscar una ruta diferente, lo que nos permitió reducir el riesgo de interrupción”.

Vertido de hormigón en la mañana temprano.

Curado y secado por bombeo

El concreto bajo el agua primero debe curar adecuadamente. Luego hay un llamado marco de estampado en la cabina que proporciona contrapresión. El bombeo para secar el pozo comenzó a mediados de abril y se espera que el pozo de construcción en el lado sur de la estación esté completamente seco para fines de abril.

Empleados verificando los trabajos en el pozo lado sur.

Un total de 3.200 metros cúbicos de hormigón entraron en el pozo en construcción

Fuente: ProRail (NS)

Avances de los Trabajos en la Estación

16 de febrero de 2022


Desde la distancia, no parece cambiar mucho la imagen del sitio de construcción en la parte trasera de la estación. Un cuenco grande de agua, dos grifos y gente trabajando. Sin embargo, se ha trabajado mucho en las últimas semanas. Nuestro fotógrafo recorrió los sitios de construcción para una actualización.

Cubierta de riel vertida
En el lado sur, encima del cobertizo subterráneo para bicicletas y el paso peatonal en construcción, ahora hay una cubierta de vías. El vertido de 712 metros cúbicos de hormigón tuvo lugar a finales de enero y el hormigón ya se está endureciendo. En mayo, Strukton trasladará las vías actuales 7 y 8 a esta cubierta de vías, para hacer espacio para el foso de construcción en la propia estación.

La cubierta donde se colocarán las vías 7 y 8

Parte del refuerzo del tablero se somete a tensión. Esto proporciona una mayor resistencia a la plataforma, lo que le permite soportar una carga mayor.

Puente auxiliar
A principios de este mes se inició la construcción de un puente auxiliar de 129 metros de longitud. Este puente asegura que el sitio de construcción en la estación pueda abastecerse sin obstáculos para los viajeros. Las pilotes están ahora en el suelo en el lado sur.

Los pilotes del futuro puente auxiliar del lado sur.

Cabina de señales
La voladura de la construcción de acero en el exterior de la monumental caja de señales ya se ha completado. El contratista está aplicando actualmente el revestimiento. También se están haciendo preparativos para mover la cabina de señales.

La cabina de señales completa. Detrás de escena, la cabina de señales está siendo revestida.

Trabajar en un futuro próximo
El trabajo en ambos sitios de construcción continúa a un ritmo constante. El vertido del hormigón submarino de la segunda parte de la ataguía sur está previsto para finales de marzo. Después del curado, la tina se puede bombear y obtenemos una vista completamente diferente del área de trabajo. También se instalarán postes para el puente auxiliar en las plataformas del lado norte de las vías pasantes.

Trabajo diurno y nocturno en mayo
Desde la 01:00 horas del martes 24 de mayo hasta las 05:00 horas del lunes 30 de mayo, Strukton trabajará de forma ininterrumpida día y noche. Este período se planeó previamente durante las próximas vacaciones de primavera, pero no pudo llevarse a cabo porque la cubierta de la pista aún no estaba lista. Durante este período, vías actuales 7 y 8 se moverán a la plataforma de las vías. La cabina de señales monumental también se trasladará a una ubicación temporal en la plataforma, de modo que se crea un espacio para la ataguía norte del paso peatonal subterráneo y el cobertizo para bicicletas. Y la construcción del puente se completará aún más durante este período.
Los viajeros hacia y desde Groningen solo experimentarán molestias por el trabajo el 29 de mayo, cuando circularán autobuses en lugar de trenes hacia y desde Groningen.

Fuente RailPro (NS)

miércoles, 20 de julio de 2022

Groningen Lado Norte

Frente de la estación

El frente de la estación también se está abordando como parte de los planes de Groningen Spoorzone. Esto debería hacer que la zona sea más atractiva y proporcionar una buena conexión con el centro de la ciudad. Junto con NS Vastgoed BV, principal propietario del lado norte, el municipio está tomando la iniciativa para la remodelación del lado norte.

Diseño Espacial
En los próximos años, realizaremos un diseño espacial integral para toda la explanada del edificio monumental de la estación. Se discutirán todas las funciones, como la posibilidad de permanecer en la explanada y la capacidad de cruzar Stationsweg desde y hacia Werkmanbrug.
Hay espacio para un programa urbano mixto más intensivo. Es principalmente un lugar de trabajo. Al mismo tiempo, es posible una combinación más amplia de instalaciones, vida y entretenimiento.
Será una zona residencial verde sobre el agua, lógicamente vinculada al centro de la ciudad. Esto requiere la remodelación de Stationsweg.
Balcón de la Ciudad
El Stadsbalkon tiene un carácter pavimentado pronunciado que no se adapta a un buen espacio para vivir y ubicación en el agua. También hay poco que hacer.
Los principales cambios en el área se utilizan como una oportunidad para investigar cómo el Stadsbalkon y el cobertizo para bicicletas pueden integrarse en las ambiciones para el área de la estación en su conjunto.
Nueva Estación de Autobuses
La reubicación de los autobuses al lado sur de la estación crea espacio en el lado norte para un nuevo diseño, un nuevo espacio público y para la expansión del programa urbano. Esto se puede combinar con la demolición, remodelación o transformación de bienes inmuebles existentes.
Flanco Oeste
El flanco oeste de la estación cruza Kiss+Ride, la parada de taxis y el piso de bicicletas. En los planes de Groningen Spoorzone, los taxis y los automóviles pronto podrán circular bajo los techos de las plataformas. El piso de bicicletas tendrá un nuevo lugar en el área de la estación.
Conexión con el Centro de la Ciudad
Con los planes de Groningen Spoorzone, la estación se convertirá en la tarjeta de presentación de la ciudad. Para dejar clara la relación con el centro de la ciudad, queremos conectar el área de la estación y el centro de la ciudad.

Balcón de la Ciudad
Llamamos Stadsbalkon al cobertizo subterráneo para bicicletas en la parte delantera del edificio de la estación. Aquí hay espacio para unas 5.500 bicicletas. El Stadsbalkon se mantendrá en los planes de Groningen Spoorzone.

Debajo de este piso (balcón) está el cobertizo subterráneo de bicicletas.
Historia
El Stadsbalkon fue diseñado por el arquitecto Kees Christiaanse como parte del 'Plan Christiaanse'. En ese plan, la estación se convirtió en un eje de la ciudad animada y moderna para todo tipo de transporte. El Stadsbalkon se puso en uso en 2007. Desde entonces ha albergado 5.439 bicicletas. El cobertizo para bicicletas está vigilado las 24 horas por supervisores.
Colocar en los Planos
El Stadsbalkon permanecerá en los planes de Groningen Spoorzone. El vestíbulo de la estación se restaurará y en el futuro será la ruta más lógica para ingresar a la estación. La entrada al paso de peatones está justo detrás del edificio de la estación. Para garantizar que la conexión con el centro de la ciudad mejore, partes del Stadsbalkon se adaptarán y se harán más amigables para los peatones.
Fuente: ProRail (NS)
